flowable基础篇

Lecture：波波老师

Flowable介绍

Flowable是BPMN的一个基于java的软件实现，不过Flowable不仅仅包括BPMN，还有DMN决策表和CMMN Case管理引擎，并且有自己的用户管理、微服务API等一系列功能，是一个服务平台。

image-20220317101115398

Flowable基础

官方手册：https://tkjohn.github.io/flowable-userguide/#_introduction

创建ProcessEngine

创建一个基本的maven工程，可以是Eclipse也可以是其他IDEA。然后添加两个依赖

  • Flowable流程引擎。使我们可以创建一个ProcessEngine流程引擎对象，并访问Flowable API。
  • 一个是MySQL的数据库驱动

在pom.xml文件中添加下列行：

1
2
3
4
5
6
7
8
9
10
<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-engine</artifactId>
    <version>6.3.0</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.21</version>
</dependency>

然后创建一个普通的Java类，添加对应的main方法，首先要做的是初始化ProcessEngine流程引擎实例。这是一个线程安全的对象，因此通常只需要在一个应用中初始化一次。 ProcessEngine由ProcessEngineConfiguration实例创建。该实例可以配置与调整流程引擎的设置。 通常使用一个配置XML文件创建ProcessEngineConfiguration，但是（像在这里做的一样）也可以编程方式创建它。 ProcessEngineConfiguration所需的最小配置，是数据库JDBC连接：

1
2
3
4
5
6
7
8
9
public static void main(String[] args) {
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
        .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn?serverTimezone=UTC")
        .setJdbcUsername("root")
        .setJdbcPassword("123456")
        .setJdbcDriver("com.mysql.cj.jdbc.Driver")
        .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    ProcessEngine processEngine = cfg.buildProcessEngine();
}

注意在mysql8.0中执行可能出现如下的错误

image-20220316093416477

出现这种情况只需要在mysql的连接字符串中添加上nullCatalogMeansCurrent=true，设置为只查当前连接的schema库即可。

1
2
3
4
5
6
7
8
9
public static void main(String[] args) {
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn1?serverTimezone=UTC&nullCatalogMeansCurrent=true")
            .setJdbcUsername("root")
            .setJdbcPassword("123456")
            .setJdbcDriver("com.mysql.cj.jdbc.Driver")
            .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    ProcessEngine processEngine = cfg.buildProcessEngine();
}

然后应用运行没有问题，但也没有在控制台提供有用的信息，只有一条消息提示日志没有正确配置。Flowable使用SLF4J作为内部日志框架。在这个例子中，我们使用log4j作为SLF4J的实现。因此在pom.xml文件中添加下列依赖：

1
2
3
4
5
6
7
8
9
10
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-api</artifactId>
    <version>1.7.21</version>
</dependency>
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-log4j12</artifactId>
    <version>1.7.21</version>
</dependency>

Log4j需要一个配置文件。在src/main/resources文件夹下添加log4j.properties文件，并写入下列内容：

1
2
3
4
5
log4j.rootLogger=DEBUG, CA

log4j.appender.CA=org.apache.log4j.ConsoleAppender
log4j.appender.CA.layout=org.apache.log4j.PatternLayout
log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n

重新运行应用。应该可以看到关于引擎启动与创建数据库表结构的提示日志：

image-20220316093922199

同时可以看到创建了相关的表结构在数据库中

image-20220316093957662

这样就得到了一个启动可用的流程引擎。接下来为它提供一个流程！

部署流程定义

接下来我们构建一个非常简单的请假流程，Flowable引擎需要流程定义为BPMN 2.0格式，这是一个业界广泛接受的XML标准。 在Flowable术语中，我们将其称为一个*流程定义(process definition)。一个流程定义可以启动多个流程实例(process instance)*。流程定义*可以看做是重复执行流程的蓝图。 在这个例子中，流程定义定义了请假的各个步骤，而一个流程实例*对应某个雇员提出的一个请假申请。

BPMN 2.0存储为XML，并包含可视化的部分：使用标准方式定义了每个步骤类型（人工任务，自动服务调用，等等）如何呈现，以及如何互相连接。这样BPMN 2.0标准使技术人员与业务人员能用双方都能理解的方式交流业务流程。

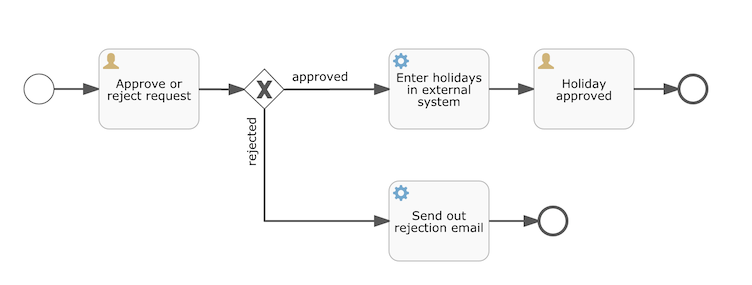

我们要使用的流程定义为：

getting.started.bpmn.process

流程定义说明：

  • 我们假定启动流程需要提供一些信息，例如雇员名字、请假时长以及说明。当然，这些可以单独建模为流程中的第一步。 但是如果将它们作为流程的“输入信息”，就能保证只有在实际请求时才会建立一个流程实例。否则（将提交作为流程的第一步），用户可能在提交之前改变主意并取消，但流程实例已经创建了。 在某些场景中，就可能影响重要的指标（例如启动了多少申请，但还未完成），取决于业务目标。
  • 左侧的圆圈叫做**启动事件(start event)**。这是一个流程实例的起点。
  • 第一个矩形是一个**用户任务(user task)**。这是流程中用户操作的步骤。在这个例子中，经理需要批准或驳回申请
  • 取决于经理的决定，排他网关(exclusive gateway) (带叉的菱形)会将流程实例路由至批准或驳回路径
  • 如果批准，则需要将申请注册至某个外部系统，并跟着另一个用户任务，将经理的决定通知给申请人。当然也可以改为发送邮件。
  • 如果驳回，则为雇员发送一封邮件通知他。

一般来说，这样的流程定义使用可视化建模工具建立，如Flowable Designer(Eclipse)或Flowable Web Modeler(Web应用)。但在这里我们直接撰写XML，以熟悉BPMN 2.0及其概念。

与上面展示的流程图对应的BPMN 2.0 XML在下面显示。请注意这只包含了“流程部分”。如果使用图形化建模工具，实际的XML文件还将包含“可视化部分”，用于描述图形信息，如流程定义中各个元素的坐标（所有的图形化信息包含在XML的BPMNDiagram标签中，作为definitions标签的子元素）。

将下面的XML保存在src/main/resources文件夹下名为holiday-request.bpmn20.xml的文件中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:xsd="http://www.w3.org/2001/XMLSchema"
             xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
             xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             xmlns:flowable="http://flowable.org/bpmn"
             typeLanguage="http://www.w3.org/2001/XMLSchema"
             expressionLanguage="http://www.w3.org/1999/XPath"
             targetNamespace="http://www.flowable.org/processdef">

    <process id="holidayRequest" name="Holiday Request" isExecutable="true">

        <startEvent id="startEvent"/>
        <sequenceFlow sourceRef="startEvent" targetRef="approveTask"/>

        <userTask id="approveTask" name="Approve or reject request"/>
        <sequenceFlow sourceRef="approveTask" targetRef="decision"/>

        <exclusiveGateway id="decision"/>
        <sequenceFlow sourceRef="decision" targetRef="externalSystemCall">
            <conditionExpression xsi:type="tFormalExpression">
                <![CDATA[
          ${approved}
        ]]>
            </conditionExpression>
        </sequenceFlow>
        <sequenceFlow  sourceRef="decision" targetRef="sendRejectionMail">
            <conditionExpression xsi:type="tFormalExpression">
                <![CDATA[
          ${!approved}
        ]]>
            </conditionExpression>
        </sequenceFlow>

        <serviceTask id="externalSystemCall" name="Enter holidays in external system"
                     flowable:class="org.flowable.CallExternalSystemDelegate"/>
        <sequenceFlow sourceRef="externalSystemCall" targetRef="holidayApprovedTask"/>

        <userTask id="holidayApprovedTask" name="Holiday approved"/>
        <sequenceFlow sourceRef="holidayApprovedTask" targetRef="approveEnd"/>

        <serviceTask id="sendRejectionMail" name="Send out rejection email"
                     flowable:class="org.flowable.SendRejectionMail"/>
        <sequenceFlow sourceRef="sendRejectionMail" targetRef="rejectEnd"/>

        <endEvent id="approveEnd"/>

        <endEvent id="rejectEnd"/>
    </process>

</definitions>

现在我们已经有了流程BPMN 2.0 XML文件，下来需要将它***部署(deploy)**到引擎中。部署*一个流程定义意味着：

  • 流程引擎会将XML文件存储在数据库中，这样可以在需要的时候获取它
  • 流程定义转换为内部的、可执行的对象模型，这样使用它就可以启动流程实例。

image-20220317110902636

将流程定义部署至Flowable引擎，需要使用RepositoryService，其可以从ProcessEngine对象获取。使用RepositoryService，可以通过XML文件的路径创建一个新的*部署(Deployment)，并调用deploy()*方法实际执行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/**
 * 部署流程
 */
@Test
public void testDeploy(){
    // 配置数据库相关信息 获取 ProcessEngineConfiguration
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
            .setJdbcUsername("root")
            .setJdbcPassword("123456")
            .setJdbcDriver("com.mysql.cj.jdbc.Driver")
            .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    // 获取流程引擎对象
    ProcessEngine processEngine = cfg.buildProcessEngine();
    // 部署流程 获取RepositoryService对象
    RepositoryService repositoryService = processEngine.getRepositoryService();
    Deployment deployment = repositoryService.createDeployment()// 创建Deployment对象
            .addClasspathResource("holiday-request.bpmn20.xml") // 添加流程部署文件
            .name("请求流程") // 设置部署流程的名称
            .deploy(); // 执行部署操作
    System.out.println("deployment.getId() = " + deployment.getId());
    System.out.println("deployment.getName() = " + deployment.getName());

}

然后执行该方法日志操作成功：

image-20220316100439048

在后台表结构也可以看到相关的信息

act_re_deployment: 流程定义部署表，每部署一次就增加一条记录

image-20220316100532725

act_re_procdef ：流程定义表，部署每个新的流程定义都会在这张表中增加一条记录

image-20220316100611004

act_ge_bytearray ：流程资源表，流程部署的 bpmn文件和png图片会保存在该表中

image-20220316100648362

我们现在可以通过API查询验证流程定义已经部署在引擎中（并学习一些API）。通过RepositoryService创建的ProcessDefinitionQuery对象实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/**
     * 查看流程定义
     */
    @Test
    public void testDeployQuery(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        // 部署流程 获取RepositoryService对象
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 获取流程定义对象
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .deploymentId("2501")
                .singleResult();
        System.out.println("processDefinition.getId() = " + processDefinition.getId());
        System.out.println("processDefinition.getName() = " + processDefinition.getName());
        System.out.println("processDefinition.getDeploymentId() = " + processDefinition.getDeploymentId());
        System.out.println("processDefinition.getDescription() = " + processDefinition.getDescription());

    }

输出结果为：

1
2
3
4
processDefinition.getId() = holidayRequest:2:2503
processDefinition.getName() = Holiday Request
processDefinition.getDeploymentId() = 2501
processDefinition.getDescription() = null

启动流程实例

现在已经在流程引擎中部署了流程定义，因此可以使用这个流程定义作为“模板”启动流程实例。

image-20220316102638015

要启动流程实例，需要提供一些初始化流程变量。一般来说，可以通过呈现给用户的表单，或者在流程由其他系统自动触发时通过REST API，来获取这些变量。在这个例子里，我们简化直接在代码中定义了，我们使用RuntimeService启动一个流程实例。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
/**
 * 启动流程实例
 */
@Test
public void testRunProcess(){
    // 配置数据库相关信息 获取 ProcessEngineConfiguration
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
            .setJdbcUsername("root")
            .setJdbcPassword("123456")
            .setJdbcDriver("com.mysql.cj.jdbc.Driver")
            .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    // 获取流程引擎对象
    ProcessEngine processEngine = cfg.buildProcessEngine();
    // 启动流程实例通过 RuntimeService 对象
    RuntimeService runtimeService = processEngine.getRuntimeService();
    // 构建流程变量
    Map<String,Object> variables = new HashMap<>();
    variables.put("employee","张三") ;// 谁申请请假
    variables.put("nrOfHolidays",3); // 请几天假
    variables.put("description","工作累了，想出去玩玩"); // 请假的原因
    // 启动流程实例，第一个参数是流程定义的id
    ProcessInstance processInstance = runtimeService
            .startProcessInstanceByKey("holidayRequest", variables);// 启动流程实例
    // 输出相关的流程实例信息
    System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());
    System.out.println("流程实例的ID：" + processInstance.getId());
    System.out.println("当前活动的ID：" + processInstance.getActivityId());
}

启动成功，输出结果如下：

1
2
3
流程定义的ID：holidayRequest:2:2503
流程实例的ID：5001
当前活动的ID：null

对应的流程实例ID为：5001

启动流程实例涉及到的表结构：

  • act_hi_actinst 流程实例执行历史
  • act_hi_identitylink 流程的参与用户的历史信息
  • act_hi_procinst 流程实例历史信息
  • act_hi_taskinst 流程任务历史信息
  • act_ru_execution 流程执行信息
  • act_ru_identitylink 流程的参与用户信息
  • act_ru_task 任务信息

查看任务

上面员工发起了一个请假流程，接下来就会流转到总经理这儿来处理，之前我们没有指定经理这的处理人，我们可以加一个

image-20220316110406801

然后我们来查看下lisi的任务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/**
 * 查看任务
 */
@Test
public void testQueryTask(){
    // 配置数据库相关信息 获取 ProcessEngineConfiguration
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
            .setJdbcUsername("root")
            .setJdbcPassword("123456")
            .setJdbcDriver("com.mysql.cj.jdbc.Driver")
            .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    // 获取流程引擎对象
    ProcessEngine processEngine = cfg.buildProcessEngine();
    TaskService taskService = processEngine.getTaskService();
    List<Task> list = taskService.createTaskQuery()
            .processDefinitionKey("holidayRequestNew")
            .taskAssignee("lisi")
            .list();
    for (Task task : list) {
        System.out.println("task.getProcessDefinitionId() = " + task.getProcessDefinitionId());
        System.out.println("task.getId() = " + task.getId());
        System.out.println("task.getAssignee() = " + task.getAssignee());
        System.out.println("task.getName() = " + task.getName());
    }
}

输出结果为：

1
2
3
4
task.getProcessDefinitionId() = holidayRequestNew:1:10003
task.getId() = 12508
task.getAssignee() = lisi
task.getName() = Approve or reject request

完成任务

现在李四这个角色可以来完成当前的任务了

image-20220316111124019

在此处我们直接解决掉这个请假，然后会走发送拒绝邮件的流程，这块我们需要用到JavaDelegate来触发。

image-20220316111253702

我们定义这样一个Java类

1
2
3
4
5
6
7
8
9
10
public class SendRejectionMail implements JavaDelegate {
    /**
     * 触发发送邮件的操作
     * @param delegateExecution
     */
    @Override
    public void execute(DelegateExecution delegateExecution) {
        System.out.println("请假被拒绝,,,安心工作吧");
    }
}

然后来完成任务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/**
 * 完成任务
 */
@Test
public void testCompleteTask(){
    // 配置数据库相关信息 获取 ProcessEngineConfiguration
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
            .setJdbcUsername("root")
            .setJdbcPassword("123456")
            .setJdbcDriver("com.mysql.cj.jdbc.Driver")
            .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    // 获取流程引擎对象
    ProcessEngine processEngine = cfg.buildProcessEngine();
    TaskService taskService = processEngine.getTaskService();
    Task task = taskService.createTaskQuery()
            .processDefinitionKey("holidayRequestNew")
            .taskAssignee("lisi")
            .singleResult();
    // 添加流程变量
    Map<String,Object> variables = new HashMap<>();
    variables.put("approved",false); // 拒绝请假
    // 完成任务
    taskService.complete(task.getId(),variables);
}

然后可以看到JavaDelegate触发了

image-20220316111913933

流程的删除

有些流程已经没有用了，我们需要删除掉，其实也非常简单

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/**
 * 删除流程
 */
@Test
public void testDeleteProcess(){
    // 配置数据库相关信息 获取 ProcessEngineConfiguration
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
            .setJdbcUsername("root")
            .setJdbcPassword("123456")
            .setJdbcDriver("com.mysql.cj.jdbc.Driver")
            .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    // 获取流程引擎对象
    ProcessEngine processEngine = cfg.buildProcessEngine();
    RepositoryService repositoryService = processEngine.getRepositoryService();
    // 删除流程定义，如果该流程定义已经有了流程实例启动则删除时报错
    // repositoryService.deleteDeployment("1");
    // 设置为TRUE 级联删除流程定义，及时流程有实例启动，也可以删除，设置为false 非级联删除操作。
    repositoryService.deleteDeployment("2501",true);

}

查看历史信息

选择使用Flowable这样的流程引擎的原因之一，是它可以自动存储所有流程实例的审计数据或历史数据。这些数据可以用于创建报告，深入展现组织运行的情况，瓶颈在哪里，等等。

例如，如果希望显示流程实例已经执行的时间，就可以从ProcessEngine获取HistoryService，并创建*历史活动(historical activities)*的查询。在下面的代码片段中，可以看到我们添加了一些额外的过滤条件：

  • 只选择一个特定流程实例的活动
  • 只选择已完成的活动

结果按照结束时间排序，代表其执行顺序。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/**
     * 查看历史
     */
    @Test
    public void testQueryHistory(){
        // 配置数据库相关信息 获取 ProcessEngineConfiguration
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 获取流程引擎对象
        ProcessEngine processEngine = cfg.buildProcessEngine();
        HistoryService historyService = processEngine.getHistoryService();
        List<HistoricActivityInstance> list = historyService.createHistoricActivityInstanceQuery()
                .processDefinitionId("holidayRequestNew:1:10003")
                .finished()
                .orderByHistoricActivityInstanceEndTime().asc()
                .list();
        for (HistoricActivityInstance historicActivityInstance : list) {
            System.out.println(historicActivityInstance.getActivityId() + " took "
                    + historicActivityInstance.getDurationInMillis() + " milliseconds");
        }

    }

输出结果

1
2
3
4
5
startEvent took 1 milliseconds
approveTask took 837735 milliseconds
decision took 13 milliseconds
sendRejectionMail took 2 milliseconds
rejectEnd took 1 milliseconds

好了~flowable的基本应用我们就先介绍到这里了。

Flowable流程设计器

Eclipse Designer

Flowable提供了名为Flowable Eclipse Designer的Eclipse插件，可以用于图形化地建模、测试与部署BPMN 2.0流程。

下载安装Eclipse

去Eclipse官网下载即可：https://www.eclipse.org/downloads/packages/release 注意2020-09后的版本不再支持jdk8

image-20220316202904261

解压缩就可以了，然后进入解压缩的目录

image-20220316203036602

直接启动即可

image-20220316203111301

image-20220316203237316

安装Flowable插件

然后我们再安装下Flowable的插件，选择Help → Install New Software。在下图面板中，点击Add按钮，并填写下列字段

image-20220316203454281

这种在线更新的方式已经被官网移除了，操作不了

image-20220316211319931

这时我们就只能通过离线安装的方式来实现了，下载对应的离线文件

image-20220316211405001

安装步骤来操作，

image-20220316211518520

然后继续：选择Help → Install New Software

image-20220316211622115

image-20220316211651195

下一步

image-20220316211729581

再下一步

image-20220316211802548

然后finish。弹出如下窗口

image-20220316212008477

重启即可

创建项目

然后我们就可以创建一个Flowable Project了

image-20220316212418899

然后我们可以在src/mian/resources/ 的目录下创建对应的流程图了

image-20220316212605146

看到如下的界面说明插件安装成功了

image-20220316212720767

创建流程图

使用滑板来绘制流程，通过从右侧把图标拖拽到左侧的面板，最终的效果

image-20220316214339678

指定流程的主键

image-20220316214430644

指定任务的负责人

在Properties视图中指定每个任务节点的负责人

image-20220316214700887

创建请假单：zhangsan

审批请假单：lisi

当我们设置完成后保存文件，会同时生成png图片

image-20220316214808400

注意：生成图片需要如下配置

image-20220316214256235

部署流程

首先在Eclipse中生成bar文件，选中项目然后鼠标右击

image-20220316215805503

然后会发现在项目的根目录下多了一个deployment文件夹，里面多了一个MyProcess.bar文件

image-20220316215900052

然后我们就可以把这个bar文件拷贝到IDEA中，继续部署的流程

image-20220316215945236

而部署的代码和前面没啥区别

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
@Test
public void testDeploy(){
    // 1.获取 ProcessEngine 对象
    ProcessEngine processEngine = configuration.buildProcessEngine();
    // 2.获取RepositoryService
    RepositoryService repositoryService = processEngine.getRepositoryService();
    InputStream in = this.getClass().getClassLoader().getResourceAsStream("MyHoliday.bar");
    ZipInputStream zipInputStream = new ZipInputStream(in);
    // 3.完成流程的部署操作 ZIP 或者 Bar文件
    Deployment deploy = repositoryService.createDeployment()
           // .addClasspathResource("MyHoliday.bar")// 关联要部署的流程文件
            .addZipInputStream(zipInputStream)
            .name("XXX公司请求流程")
            .deploy() ;// 部署流程
    System.out.println("deploy.getId() = " + deploy.getId());
    System.out.println("deploy.getName() = " + deploy.getName());
}

执行后查看表结构，相关的信息就进去了

image-20220316220121734

完整的案例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
package com.bobo.flowable.test;

import org.flowable.engine.*;
import org.flowable.engine.history.HistoricActivityInstance;
import org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.junit.Before;
import org.junit.Test;

import java.io.InputStream;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.zip.ZipInputStream;

public class Test02 {

    ProcessEngineConfiguration configuration = null;
    @Before
    public void before(){
        // 获取  ProcessEngineConfiguration 对象
        configuration = new StandaloneProcessEngineConfiguration();
        // 配置 相关的数据库的连接信息
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("123456");
        configuration.setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn?serverTimezone=UTC&nullCatalogMeansCurrent=true");
        // 如果数据库中的表结构不存在就新建
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    }

    /**
     * 部署流程
     *
     */
    @Test
    public void testDeploy(){
        // 1.获取 ProcessEngine 对象
        ProcessEngine processEngine = configuration.buildProcessEngine();
        // 2.获取RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        InputStream in = this.getClass().getClassLoader().getResourceAsStream("MyHoliday.bar");
        ZipInputStream zipInputStream = new ZipInputStream(in);
        // 3.完成流程的部署操作 ZIP 或者 Bar文件
        Deployment deploy = repositoryService.createDeployment()
               // .addClasspathResource("MyHoliday.bar")// 关联要部署的流程文件
                .addZipInputStream(zipInputStream)
                .name("XXX公司请求流程")
                .deploy() ;// 部署流程
        System.out.println("deploy.getId() = " + deploy.getId());
        System.out.println("deploy.getName() = " + deploy.getName());
    }

    /**
     * 启动流程实例
     */
    @Test
    public void testRunProcess(){
        ProcessEngine processEngine = configuration.buildProcessEngine();

        // 我们需要通过RuntimeService来启动流程实例
        RuntimeService runtimeService = processEngine.getRuntimeService();

        // 启动流程实例
        ProcessInstance holidayRequest = runtimeService.startProcessInstanceById("myProcess:1:25004");
        System.out.println("holidayRequest.getProcessDefinitionId() = " + holidayRequest.getProcessDefinitionId());
        System.out.println("holidayRequest.getActivityId() = " + holidayRequest.getActivityId());
        System.out.println("holidayRequest.getId() = " + holidayRequest.getId());
    }

    /**
     * 测试任务查询
     */
    @Test
    public void testQueryTask(){
        ProcessEngine processEngine = configuration.buildProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        List<Task> list = taskService.createTaskQuery()
                .processDefinitionKey("myProcess") // 指定查询的流程编程
                .taskAssignee("zhangsan") // 查询这个任务的处理人
                .list();
        for (Task task : list) {
            System.out.println("task.getProcessDefinitionId() = " + task.getProcessDefinitionId());
            System.out.println("task.getName() = " + task.getName());
            System.out.println("task.getAssignee() = " + task.getAssignee());
            System.out.println("task.getDescription() = " + task.getDescription());
            System.out.println("task.getId() = " + task.getId());
        }
    }

    /**
     * 完成当前任务
     */
    @Test
    public void testCompleteTask(){
        ProcessEngine processEngine = configuration.buildProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery()
                .processDefinitionKey("myProcess")
                .taskAssignee("lisi")
                .singleResult();
        // 创建流程变量

        if(task != null){
            // 完成任务
            taskService.complete(task.getId());
        }


    }

    /**
     * 获取流程任务的历史数据
     */
    @Test
    public void testHistory(){
        ProcessEngine processEngine = configuration.buildProcessEngine();
        HistoryService historyService = processEngine.getHistoryService();
        List<HistoricActivityInstance> list = historyService.createHistoricActivityInstanceQuery()
                .processDefinitionId("myProcess:1:25004")
                .finished() // 查询的历史记录的状态是已经完成
                .orderByHistoricActivityInstanceEndTime().asc() // 指定排序的字段和顺序
                .list();
        for (HistoricActivityInstance history : list) {
            System.out.println(history.getActivityName()+":"+history.getAssignee()+"--"
                    +history.getActivityId()+":" + history.getDurationInMillis()+"毫秒");
        }

    }
}

Flowable UI应用

Flowable提供了几个web应用，用于演示及介绍Flowable项目提供的功能：

  • Flowable IDM: 身份管理应用。为所有Flowable UI应用提供单点登录认证功能，并且为拥有IDM管理员权限的用户提供了管理用户、组与权限的功能。
  • Flowable Modeler: 让具有建模权限的用户可以创建流程模型、表单、选择表与应用定义。
  • Flowable Task: 运行时任务应用。提供了启动流程实例、编辑任务表单、完成任务，以及查询流程实例与任务的功能。
  • Flowable Admin: 管理应用。让具有管理员权限的用户可以查询BPMN、DMN、Form及Content引擎，并提供了许多选项用于修改流程实例、任务、作业等。管理应用通过REST API连接至引擎，并与Flowable Task应用及Flowable REST应用一同部署。

所有其他的应用都需要Flowable IDM提供认证。每个应用的WAR文件可以部署在相同的servlet容器（如Apache Tomcat）中，也可以部署在不同的容器中。由于每个应用使用相同的cookie进行认证，因此应用需要运行在相同的域名下。

安装部署

下载Tomcat：https://tomcat.apache.org/download-80.cgi 官网下载后解压缩到非中文目录即可，然后是下载FlowableUI的文件，在Flowable6.6之后把FlowableUI中提供的四个功能合并到了一起。

image-20220318102128672

然后把解压缩后的两个war包拷贝到Tomcat的解压缩的webapps目录下

image-20220318102224330

Tomcat目录：

image-20220318102255188

启动服务

启动Tomcat服务，执行startup.bat文件

image-20220318102325924

如果启动中出现乱码修改Tomcat的conf目录下的 logging.properties 文件中的编码

image-20220318102446699

如果一闪而过则检查jdk的环境变量配置。启动成功后，在浏览器中访问 http://localhost:8080/flowable-ui, 默认的账号密码是 admin/test

image-20220318102609807

用户管理

我们先在 身份管理应用程序 中创建用户并授权

image-20220318102707368

创建用户

image-20220318102734238

填写详细信息

image-20220318102817782

授权管理

image-20220318102859814

绘制流程

创建新的流程

image-20220318101239742

流程图界面

image-20220318101346692

创建流程，分配处理人

image-20220318101639424

image-20220318101611564

继续完成流程图的创建

image-20220318101810272

部署流程

绘制好的流程图，我们只需要一键导出即可

image-20220318103413285

下载下来后拷贝到项目的resource目录下即可

image-20220318103518807

然后就是正常的操作流程了

FlowableUI 演示

部署流程

在FlowableUI中提供了演示程序

image-20220318104517967

创建一个新的应用程序，并指定相关的信息

image-20220318104614784

创建应用后需要指定对应的流程图

image-20220318104703306

image-20220318104735714

image-20220318104811812

发布应用程序

image-20220318105045345

启动流程

发布了应用程序后我们就可以来启动流程了

image-20220318105258331

image-20220318105315908

image-20220318105336107

image-20220318105420011

点击显示图：

image-20220318105444672

也就是可以看到当前是user1来处理，user1登录后可以看到要处理的流程，user2登录是看不到的。

image-20220318105646273

点击完成后流程就向下一步流转了

image-20220318105727192

这时再通过user2登录，就可以看到对应的代办的信息

image-20220318105808830

image-20220318105848185

然后点击完成，那么整个流程就介绍了

Flowable基础表结构

表结构讲解

工作流程的相关操作都是操作存储在对应的表结构中，为了能更好的弄清楚Flowable的实现原理和细节，我们有必要先弄清楚Flowable的相关表结构及其作用。在Flowable中的表结构在初始化的时候会创建五类表结构，具体如下：

  • ACT_RE ：’RE’表示 repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。
  • ACT_RU：’RU’表示 runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Flowable只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。
  • ACT_HI：’HI’表示 history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。
  • ACT_GE： GE 表示 general。 通用数据， 用于不同场景下
  • ACT_ID: ’ID’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。

具体的表结构的含义:

表分类表名解释
一般数据
[ACT_GE_BYTEARRAY]通用的流程定义和流程资源
[ACT_GE_PROPERTY]系统相关属性
流程历史记录
[ACT_HI_ACTINST]历史的流程实例
[ACT_HI_ATTACHMENT]历史的流程附件
[ACT_HI_COMMENT]历史的说明性信息
[ACT_HI_DETAIL]历史的流程运行中的细节信息
[ACT_HI_IDENTITYLINK]历史的流程运行过程中用户关系
[ACT_HI_PROCINST]历史的流程实例
[ACT_HI_TASKINST]历史的任务实例
[ACT_HI_VARINST]历史的流程运行中的变量信息
流程定义表
[ACT_RE_DEPLOYMENT]部署单元信息
[ACT_RE_MODEL]模型信息
[ACT_RE_PROCDEF]已部署的流程定义
运行实例表
[ACT_RU_EVENT_SUBSCR]运行时事件
[ACT_RU_EXECUTION]运行时流程执行实例
[ACT_RU_IDENTITYLINK]运行时用户关系信息，存储任务节点与参与者的相关信息
[ACT_RU_JOB]运行时作业
[ACT_RU_TASK]运行时任务
[ACT_RU_VARIABLE]运行时变量表
用户用户组表
[ACT_ID_BYTEARRAY]二进制数据表
[ACT_ID_GROUP]用户组信息表
[ACT_ID_INFO]用户信息详情表
[ACT_ID_MEMBERSHIP]人与组关系表
[ACT_ID_PRIV]权限表
[ACT_ID_PRIV_MAPPING]用户或组权限关系表
[ACT_ID_PROPERTY]属性表
[ACT_ID_TOKEN]记录用户的token信息
[ACT_ID_USER]用户表

ProcessEngine讲解

硬编码的方式

我们前面讲解案例的时候是通过ProcessEngineConfiguration这个配置类来加载的。

1
2
3
4
5
6
7
8
9
// 配置数据库相关信息 获取 ProcessEngineConfiguration
ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
    .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn2?serverTimezone=UTC&nullCatalogMeansCurrent=true")
    .setJdbcUsername("root")
    .setJdbcPassword("123456")
    .setJdbcDriver("com.mysql.cj.jdbc.Driver")
    .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
// 获取流程引擎对象
ProcessEngine processEngine = cfg.buildProcessEngine();

这种方式会调用buildProcessEngine()方法，里面的核心代码为：

image-20220319113106848

image-20220319113139646

配置文件

除了上面的硬编码的方式外，我们还可以在resources目录下创建一个flowable.cfg.xml文件，注意这个名称是固定的哦。内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
    <bean id="processEngineConfiguration"
          class="org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/flow1?allowMultiQueries=true&amp;useUnicode=true&amp;characterEncoding=UTF-8&amp;useSSL=false&amp;serverTimezone=UTC&amp;nullCatalogMeansCurrent=true" /><property name="jdbcDriver" value="com.mysql.cj.jdbc.Driver" />
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="123456" />
        <property name="databaseSchemaUpdate" value="true" />
        <property name="asyncExecutorActivate" value="false" />
    </bean>
</beans>

在上面的配置文件中配置相关的信息。我们在Java代码中就可以简化为：

1
2
3
4
5
6
@Test
public void test01(){
    // 获取流程引擎对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    System.out.println("processEngine = " + processEngine);
}

可以看下getDefaultProcessEngine的源码，在里面最终还是执行了和硬编码一样的代码

1
2
3
4
5
6
public static ProcessEngine getProcessEngine(String processEngineName) {
    if (!isInitialized()) {
        init(); // 完成初始化操作
    }
    return processEngines.get(processEngineName);
}

进入init方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
public static synchronized void init() {
    if (!isInitialized()) {
        if (processEngines == null) {
            // Create new map to store process-engines if current map is null
            processEngines = new HashMap<>();
        }
        ClassLoader classLoader = ReflectUtil.getClassLoader();
        Enumeration<URL> resources = null;
        try {
            resources = classLoader.getResources("flowable.cfg.xml"); // 加载flowable.cfg.xml配置文件
        } catch (IOException e) {
            throw new FlowableIllegalArgumentException("problem retrieving flowable.cfg.xml resources on the classpath: " + System.getProperty("java.class.path"), e);
        }

        // Remove duplicated configuration URL's using set. Some
        // classloaders may return identical URL's twice, causing duplicate
        // startups
        Set<URL> configUrls = new HashSet<>();
        while (resources.hasMoreElements()) {
            configUrls.add(resources.nextElement());
        }
        for (Iterator<URL> iterator = configUrls.iterator(); iterator.hasNext();) {
            URL resource = iterator.next();
            LOGGER.info("Initializing process engine using configuration '{}'", resource.toString());
            initProcessEngineFromResource(resource); // 初始化ProcessEngine
        }

        try {
            resources = classLoader.getResources("flowable-context.xml"); // 在整合Spring的情况下加载该文件
        } catch (IOException e) {
            throw new FlowableIllegalArgumentException("problem retrieving flowable-context.xml resources on the classpath: " + System.getProperty("java.class.path"), e);
        }
        while (resources.hasMoreElements()) {
            URL resource = resources.nextElement();
            LOGGER.info("Initializing process engine using Spring configuration '{}'", resource.toString());
            initProcessEngineFromSpringResource(resource); // 从Spring的资源文件中完成ProcessEngine的初始化
        }

        setInitialized(true);
    } else {
        LOGGER.info("Process engines already initialized");
    }
}

在源码中提供了单独使用好整合Spring的配置加载方式。再进入到initProcessEngineFromResource(resource)方法中：

image-20220319114011806

image-20220319114053252

image-20220319114210012

而且我们也可以看到ProcessEngine最终的实现是 ProcessEngineImpl对象。

自定义配置文件

最后我们如果要加载自定义名称的配置文件可以通过ProcessEngineConfiguration中的对应构造方法来实现

1
2
3
4
5
6
7
@Test
public void test2() throws Exception{
    ProcessEngineConfiguration configuration = ProcessEngineConfiguration
            .createProcessEngineConfigurationFromResource("flowable.cfg.xml");
    ProcessEngine processEngine = configuration.buildProcessEngine();
    System.out.println("processEngine = " + processEngine);
}

Servcie服务接口

Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，我们使用这些接口可以就是操作服务对应的数据表

image-20220319223019186

Service创建方式

通过ProcessEngine创建Service

方式如下：

1
2
3
4
RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
// ...

Service总览

service名称service作用
RepositoryServiceFlowable的资源管理类
RuntimeServiceFlowable的流程运行管理类
TaskServiceFlowable的任务管理类
HistoryServiceFlowable的历史管理类
ManagerServiceFlowable的引擎管理类

简单介绍：

RepositoryService

是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。 暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。获得多种资源，像是包含在发布包里的文件， 或引擎自动生成的流程图。

获得流程定义的pojo版本， 可以用来通过java解析流程，而不必通过xml。

RuntimeService

Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService

Activiti的任务管理类。可以从这个类中获取任务的信息。

HistoryService

Flowable的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程实例启动时间，任务的参与者， 完成任务的时间，每个流程实例的执行路径，等等。 这个服务主要通过查询功能来获得这些数据。

ManagementService

Activiti的引擎管理类，提供了对Flowable 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Flowable 系统的日常维护。

图标介绍

BPMN 2.0是业务流程建模符号2.0的缩写。它由Business Process Management Initiative这个非营利协会创建并不断发展。作为一种标识，BPMN 2.0是使用一些符号来明确业务流程设计流程图的一整套符号规范，它能增进业务建模时的沟通效率。目前BPMN2.0是最新的版本，它用于在BPM上下文中进行布局和可视化的沟通。接下来我们先来了解在流程设计中常见的 符号。

BPMN2.0的基本符合主要包含：

事件图标

在Flowable中的事件图标启动事件，边界事件,中间事件和结束事件.

image-20220320103803308

活动(任务)图标

活动是工作或任务的一个通用术语。一个活动可以是一个任务，还可以是一个当前流程的子处理流程； 其次，你还可以为活动指定不同的类型。常见活动如下:

image-20220320103929543

结构图标

结构图标可以看做是整个流程活动的结构，一个流程中可以包括子流程。常见的结构有：

image-20220320104025737

网关图标

网关用来处理决策，有几种常用网关需要了解：

image-20220320104157816

流程部署详解

部署实现

我们先来看下流程部署的具体过程。代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/**
     * 部署流程
     */
    @Test
    public void test3(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        Deployment deploy = repositoryService.createDeployment()
                .addClasspathResource("holiday-request-new.bpmn20.xml")
                .name("请假流程...")
                .category("请假") // 分类
                .tenantId("dpb") // 租户id
                .deploy();
        System.out.println("deploy.getId() = " + deploy.getId());
        System.out.println("deploy.getName() = " + deploy.getName());
        System.out.println("deploy.getCategory() = " + deploy.getCategory());
    }

部署涉及表结构

涉及到的三张表：

部署资源表：act_ge_bytearray

字段名称备注
ID_主键
REV_版本号
DEPLOYMENT_ID_部署ID
BYTES_字节（二进制数据）
GENERATED_是否系统生成0为用户上传，
1为系统自动生成， 比如系统会 自动根据xml生 成png

部署ID表：act_re_deployment

字段名称备注
ID_主键
NAME_名称
CATEGORY_分类
TENANT_ID_租户ID
DEPLOY_TIME_部署时间
DERIVED_FROM_来源于
DERIVED_FROM_ROOT_来源于
ENGINE_VERSION_流程引擎的版本

流程表：act_re_procdef

字段名称备注
ID_主键
REV_版本号
CATEGORY_分类流程定义的Namespace就是类别
NAME_名称
KEY_标识
VERSION_版本
DEPLOYMENT_ID_部署ID
RESOURCE_NAME_资源名称流程bpmn文件名称
DGRM_RESOURCE_NAME_图片资源名称
DESCRIPTION_描述
HAS_START_FORM_KEY_拥有开始表单标识start节点是否存在formKey 0否 1是
HAS_GRAPHICAL_NOTATION_拥有图形信息
SUSPENSION_STATE_挂起状态暂停状态 1激活 2暂停
TENANT_ID_租户ID

注意：

业务流程定义数据表。此表和ACT_RE_DEPLOYMENT是多对一的关系，即，一个部署的bar包里可能包含多个流程定义文件，每个流程定义文件都会有一条记录在ACT_REPROCDEF表内，每个流程定义的数据，都会对于ACT_GE_BYTEARRAY表内的一个资源文件和PNG图片文件。和ACT_GE_BYTEARRAY的关联是通过程序用ACT_GE_BYTEARRAY.NAME与ACT_RE_PROCDEF.NAME_完成的

挂起和激活

部署的流程默认的状态为激活，如果我们暂时不想使用该定义的流程，那么可以挂起该流程。当然该流程定义下边所有的流程实例全部暂停。

流程定义为挂起状态，该流程定义将不允许启动新的流程实例，同时该流程定义下的所有的流程实例都将全部挂起暂停执行。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/**
     * 挂起流程
     */
    @Test
    public void test05(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .processDefinitionId("holiday:1:4")
                .singleResult();
        // 获取流程定义的状态
        boolean suspended = processDefinition.isSuspended();
        System.out.println("suspended = " + suspended);
        if(suspended){
            // 表示被挂起
            System.out.println("激活流程定义");
            repositoryService.activateProcessDefinitionById("holiday:1:4",true,null);
        }else{
            // 表示激活状态
            System.out.println("挂起流程");
            repositoryService.suspendProcessDefinitionById("holiday:1:4",true,null);
        }
    }

具体的实现其实就是更新了流程定义表中的字段

image-20220321210010518

而且通过REV_字段来控制数据安全，也是一种乐观锁的体现了，如果要启动一个已经挂起的流程就会出现如下的错误

image-20220321211858122

启动流程实例

然后我们来看看启动流程实例的过程。实现代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
     * 启动流程实例
     */
    @Test
    public void testRunProcess(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 启动流程实例通过 RuntimeService 对象
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 构建流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("employee","张三") ;// 谁申请请假
        variables.put("nrOfHolidays",3); // 请几天假
        variables.put("description","工作累了，想出去玩玩"); // 请假的原因
        // 启动流程实例，第一个参数是流程定义的id
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceById("holiday:1:4", variables);// 启动流程实例
        // 输出相关的流程实例信息
        System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());
        System.out.println("流程实例的ID：" + processInstance.getId());
        System.out.println("当前活动的ID：" + processInstance.getActivityId());
    }

当我们启动了一个流程实例后，会在ACT_RU_*对应的表结构中操作,运行时实例涉及的表结构共10张：

  • ACT_RU_DEADLETTER_JOB 正在运行的任务表
  • ACT_RU_EVENT_SUBSCR 运行时事件
  • ACT_RU_EXECUTION 运行时流程执行实例
  • ACT_RU_HISTORY_JOB 历史作业表
  • ACT_RU_IDENTITYLINK 运行时用户关系信息
  • ACT_RU_JOB 运行时作业表
  • ACT_RU_SUSPENDED_JOB 暂停作业表
  • ACT_RU_TASK 运行时任务表
  • ACT_RU_TIMER_JOB 定时作业表
  • ACT_RU_VARIABLE 运行时变量表

启动一个流程实例的时候涉及到的表有

  • ACT_RU_EXECUTION 运行时流程执行实例
  • ACT_RU_IDENTITYLINK 运行时用户关系信息
  • ACT_RU_TASK 运行时任务表
  • ACT_RU_VARIABLE 运行时变量表

ACT_RU_EXECUTION表结构

字段名称备注
ID_主键
REV_版本号
PROC_INST_ID_流程实例ID
BUSINESS_KEY_业务主键ID
PARENT_ID_父执行流的ID
PROC_DEF_ID_流程定义的数据ID
SUPER_EXEC_
ROOT_PROC_INST_ID_流程实例的root流程id
ACT_ID_节点实例ID
IS_ACTIVE_是否存活
IS_CONCURRENT_执行流是否正在并行
IS_SCOPE_
IS_EVENT_SCOPE_
IS_MI_ROOT_
SUSPENSION_STATE_流程终端状态
CACHED_ENT_STATE_
TENANT_ID_租户编号
NAME_
START_TIME_开始时间
START_USER_ID_开始的用户编号
LOCK_TIME_锁定时间
IS_COUNT_ENABLED_
EVT_SUBSCR_COUNT_
TASK_COUNT_
JOB_COUNT_
TIMER_JOB_COUNT_
SUSP_JOB_COUNT_
DEADLETTER_JOB_COUNT_
VAR_COUNT_
ID_LINK_COUNT_

创建流程实例后对应的表结构的数据

image-20220322133108405

image-20220322133219534

ACT_RU_TASK 运行时任务表

字段名称备注
ID_主键
REV_版本号
EXECUTION_ID_任务所在的执行流ID
PROC_INST_ID_流程实例ID
PROC_DEF_ID_流程定义数据ID
NAME_任务名称
PARENT_TASK_ID_父任务ID
DESCRIPTION_说明
TASK_DEF_KEY_任务定义的ID值
OWNER_任务拥有人
ASSIGNEE_被指派执行该任务的人
DELEGATION_委托人
PRIORITY_优先级
CREATE_TIME_创建时间
DUE_DATE_耗时
CATEGORY_类别
SUSPENSION_STATE_是否挂起1代表激活 2代表挂起
TENANT_ID_租户编号
FORM_KEY_
CLAIM_TIME_拾取时间

创建流程实例后对应的表结构的数据

image-20220322133307195

image-20220322133335326

ACT_RU_VARIABLE 运行时变量表

字段名称备注
ID_主键
REV_版本号
TYPE_参数类型可以是基本的类型，也可以用户自行扩展
NAME_参数名称
EXECUTION_ID_参数执行ID
PROC_INST_ID_流程实例ID
TASK_ID_任务ID
BYTEARRAY_ID_资源ID
DOUBLE_参数为double，则保存在该字段中
LONG_参数为long，则保存在该字段中
TEXT_用户保存文本类型的参数值
TEXT2_用户保存文本类型的参数值

创建流程实例后对应的表结构的数据

image-20220322133406398

image-20220322133439827

ACT_RU_IDENTITYLINK 运行时用户关系信息

字段名称备注
ID_主键
REV_版本号
GROUP_ID_用户组ID
TYPE_关系数据类型assignee支配人(组)、candidate候选人(组)、owner拥有人,participant参与者
USER_ID_用户ID
TASK_ID_任务ID
PROC_INST_ID_流程定义ID
PROC_DEF_ID_属性ID

创建流程实例后对应的表结构的数据:

image-20220322133501720

处理流程

上面的流程已经流转到了zhangsan这个用户这里，然后可以开始审批了

1
2
3
4
5
6
7
8
9
10
11
12
// 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery()
                .processDefinitionId("holiday:1:4")
                .taskAssignee("zhangsan")
                .singleResult();
        // 添加流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("approved",false); // 拒绝请假
        // 完成任务
        taskService.complete(task.getId(),variables);

在正常处理流程中涉及到的表结构

  • ACT_RU_EXECUTION 运行时流程执行实例
  • ACT_RU_IDENTITYLINK 运行时用户关系信息
  • ACT_RU_TASK 运行时任务表
  • ACT_RU_VARIABLE 运行时变量表

ACT_RU_TASK 运行时任务表 :会新生成一条记录

image-20220322135040119

image-20220322135125703

ACT_RU_VARIABLE 运行时变量表:会记录新的流程变量

image-20220322135204021

当然流程实例也可以挂起

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// 1.获取ProcessEngine对象
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
// 2.获取RuntimeService
RuntimeService runtimeService = engine.getRuntimeService();
// 3.获取流程实例对象
ProcessInstance processInstance = runtimeService.createProcessInstanceQuery()
    .processInstanceId("25001")
    .singleResult();
// 4.获取相关的状态操作
boolean suspended = processInstance.isSuspended();
String id = processInstance.getId();
if(suspended){
    // 挂起--》激活
    runtimeService.activateProcessInstanceById(id);
    System.out.println("流程定义：" + id + "，已激活");
}else{
    // 激活--》挂起
    runtimeService.suspendProcessInstanceById(id);
    System.out.println("流程定义：" + id + "，已挂起");
}

启动第二个流程实例后再查看相关的表结构时，对他们的关系理解会更加的清楚一些

启动一个新的流程实例对应的就会产生两条记录

image-20220322135605252

IDENTITYLINK中会记录每次流程操作的信息

image-20220322135636841

image-20220322135659671

流程变量数据，及时key 相同，但是属于不同的流程实例相互间也是隔离的

image-20220322135719104

完成一个流程

然后我们把第一个流程处理完成

1
2
3
4
5
6
7
8
9
10
11
ProcessEngine processEngine = cfg.buildProcessEngine();
TaskService taskService = processEngine.getTaskService();
Task task = taskService.createTaskQuery()
    .processDefinitionId("holiday:1:4")
    .taskAssignee("lisi")
    .singleResult();
// 添加流程变量
Map<String,Object> variables = new HashMap<>();
variables.put("approved",false); // 拒绝请假
// 完成任务
taskService.complete(task.getId(),variables);

处理完了一个工作流程后，我们来看看相关的表结构信息

首先我们会发现

  • ACT_RU_EXECUTION 运行时流程执行实例
  • ACT_RU_IDENTITYLINK 运行时用户关系信息
  • ACT_RU_TASK 运行时任务表
  • ACT_RU_VARIABLE 运行时变量表

这四张表中对应的数据都没有了，也就是这个流程已经不是运行中的流程了。然后在对应的历史表中我们可以看到相关的信息

  • ACT_HI_ACTINST 历史的流程实例

  • ACT_HI_ATTACHMENT 历史的流程附件

  • ACT_HI_COMMENT 历史的说明性信息

  • ACT_HI_DETAIL 历史的流程运行中的细节信息

  • ACT_HI_IDENTITYLINK 历史的流程运行过程中用户关系

  • ACT_HI_PROCINST 历史的流程实例

  • ACT_HI_TASKINST 历史的任务实例

  • ACT_HI_VARINST 历史的流程运行中的变量信息

在我们上面的处理流程的过程中设计到的历史表有

ACT_HI_ACTINST 历史的流程实例

字段名称备注
ID_主键
PROC_DEF_ID_流程定义ID
PROC_INST_ID_流程实例ID
EXECUTION_ID_执行ID
ACT_ID_节点实例ID
TASK_ID_任务ID
CALL_PROC_INST_ID_调用外部的流程实例ID
ACT_NAME_节点名称
ACT_TYPE_节点类型
ASSIGNEE_处理人
START_TIME_开始时间
END_TIME_结束时间
DURATION_耗时
DELETE_REASON_删除原因
TENANT_ID_租户编号

image-20220322141800554

image-20220322141825065

ACT_HI_IDENTITYLINK 历史的流程运行过程中用户关系

字段名称备注
ID_主键
GROUP_ID_组编号
TYPE_类型
USER_ID_用户编号
TASK_ID_任务编号
CREATE_TIME_创建时间
PROC_INST_ID_流程实例编号
SCOPE_ID_
SCOPE_TYPE_
SCOPE_DEFINITION_ID_

image-20220322141717826

ACT_HI_PROCINST 历史的流程实例

字段名称备注
ID_主键
PROC_INST_ID_流程实例ID
BUSINESS_KEY_业务主键
PROC_DEF_ID_属性ID
START_TIME_开始时间
END_TIME_结束时间
DURATION_耗时
START_USER_ID_起始人
START_ACT_ID_起始节点
END_ACT_ID_结束节点
SUPER_PROCESS_INSTANCE_ID_父流程实例ID
DELETE_REASON_删除原因
TENANT_ID_租户编号
NAME_名称

image-20220322141855401

image-20220322141912602

ACT_HI_TASKINST 历史的任务实例

字段名称备注
ID_主键
PROC_DEF_ID_流程定义ID
TASK_DEF_KEY_任务定义的ID值
PROC_INST_ID_流程实例ID
EXECUTION_ID_执行ID
PARENT_TASK_ID_父任务ID
NAME_名称
DESCRIPTION_说明
OWNER_实际签收人 任务的拥有者签收人（默认为空，只有在委托时才有值）
ASSIGNEE_被指派执行该任务的人
START_TIME_开始时间
CLAIM_TIME_任务拾取时间
END_TIME_结束时间
DURATION_耗时
DELETE_REASON_删除原因
PRIORITY_优先级别
DUE_DATE_过期时间
FORM_KEY_节点定义的formkey
CATEGORY_类别
TENANT_ID_租户

image-20220322142609163

image-20220322142650699

ACT_HI_VARINST 历史的流程运行中的变量信息：流程变量虽然在任务完成后在流程实例表中会删除，但是在历史表中还是会记录的

字段名称备注
ID_主键
PROC_INST_ID_流程实例ID
EXECUTION_ID_指定ID
TASK_ID_任务ID
NAME_名称
VAR_TYPE_参数类型
REV_数据版本
BYTEARRAY_ID_字节表ID
DOUBLE_存储double类型数据
LONG_存储long类型数据
…..

image-20220322142756867

好了一个相对简单的流程处理涉及到的相关表结构内容就介绍完了

  • 本文标题：flowable基础篇
  • 本文作者：HaoHao Guo
  • 创建时间：2022-10-19 23:50:41
  • 本文链接：https://gwzone.cn/articles/2022/10/19/flowable基础篇/
  • 版权声明：本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
 评论
