稳定可靠的通信技术

有线通信技术

优点:稳定性高,可靠性强

缺点:受限于传输媒介

以太网:最通用的通信协议标准,标准以太网,快速以太网,10G以太网

RS—232:个人计算机DB9 or DB25 不平衡传输方式,单边通信 传输距离不超过20m 1V1

RS-485:可以实现联网 平衡传输,差分传输方式 几百到上千 1Vn

M-Bus:户用仪表总线,远程抄表,低成本组网

PLC:电力线通信,表表->工业网关

无线通信技术

2G,3G,4G:蜂窝移动通信

Bluetooth:2.4-2.48GH波段的无线电波,速率1Mbps,10cm-10m,速率快、低功耗、安全性高,节点少不利于多点布控

Wi-Fi:连接到无线局域网,速度快

ZigBee:低功耗局域网协议 物体遮挡衰减厉害

Z-Wave:用于住宅。30-100m 网络简单,速率较低

lpwa低功耗广域网

SigFox:低功耗,ISM射频频段

NB-lot:窄频网络,可部署在蜂窝网络

LoRa:开源MAC层协议

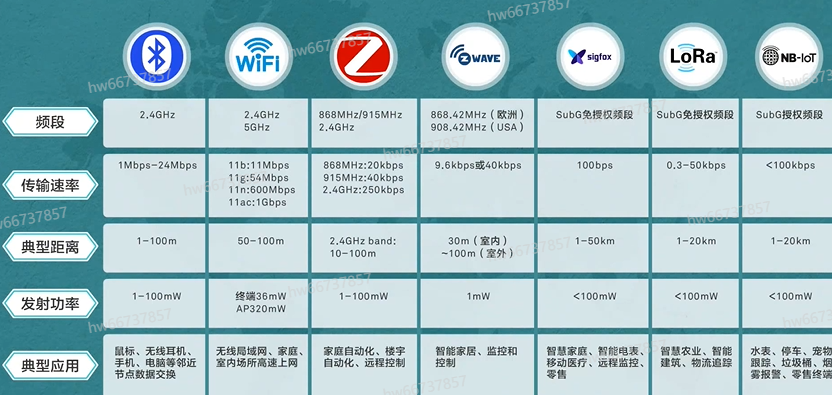

image-20220923194944959

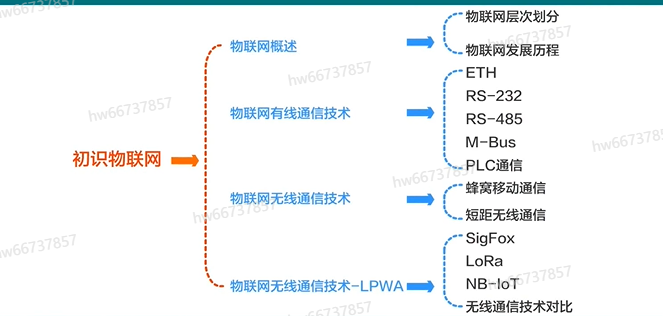

image-20220923195011645

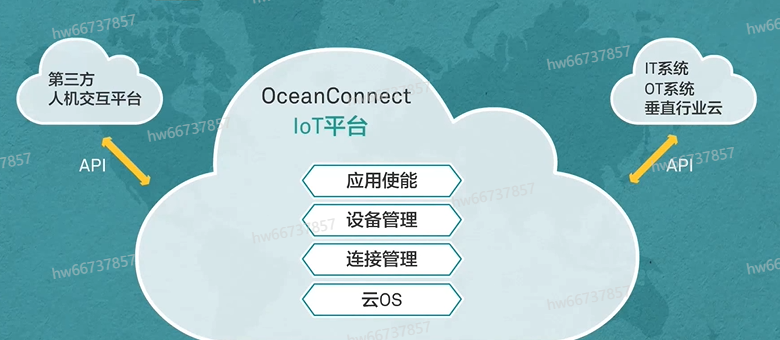

OceanConnect

image-20220923195209078

统一接口,方便拓展

MQTT和HTTP

消息队列遥测传输:Message Queuing Telemetry Transport

IBM开发的基于TCP/IP的即时通讯协议

采用订阅发布的模式,长连接方式

优点:协议简单,轻量级,消息可以短至两字节,对终端的硬件配置要求低

智慧家庭

CoAP:Constrained Application Protocol

专用于资源受限设备的通信,NB-lot/LoRa

从http发展而来,采用请求响应

最小4字节

对比

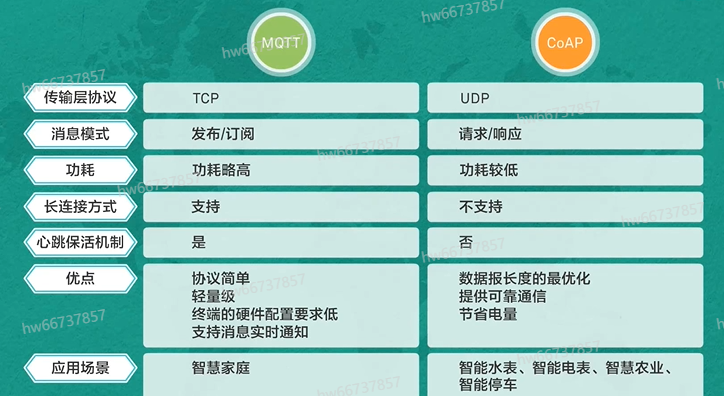

image-20220923195746901

物联网平台层次

image-20220923195812117

接入无关,可靠性,安全性,弹性伸缩,能力开放

image-20220923200007426

设备管理:网关管理,REST和HTTPS下发各类配置管理命令,DM Server通过Coap/HTTPS将命令传给网关或者其他直连设备,完成设备的配置管理

鉴权:创建传感器鉴权,设备接入鉴权,上报数据鉴权

规则引擎:规则绑定,满足条件,自动执行动作

Portal:SP,OSS,Operation

平台架构

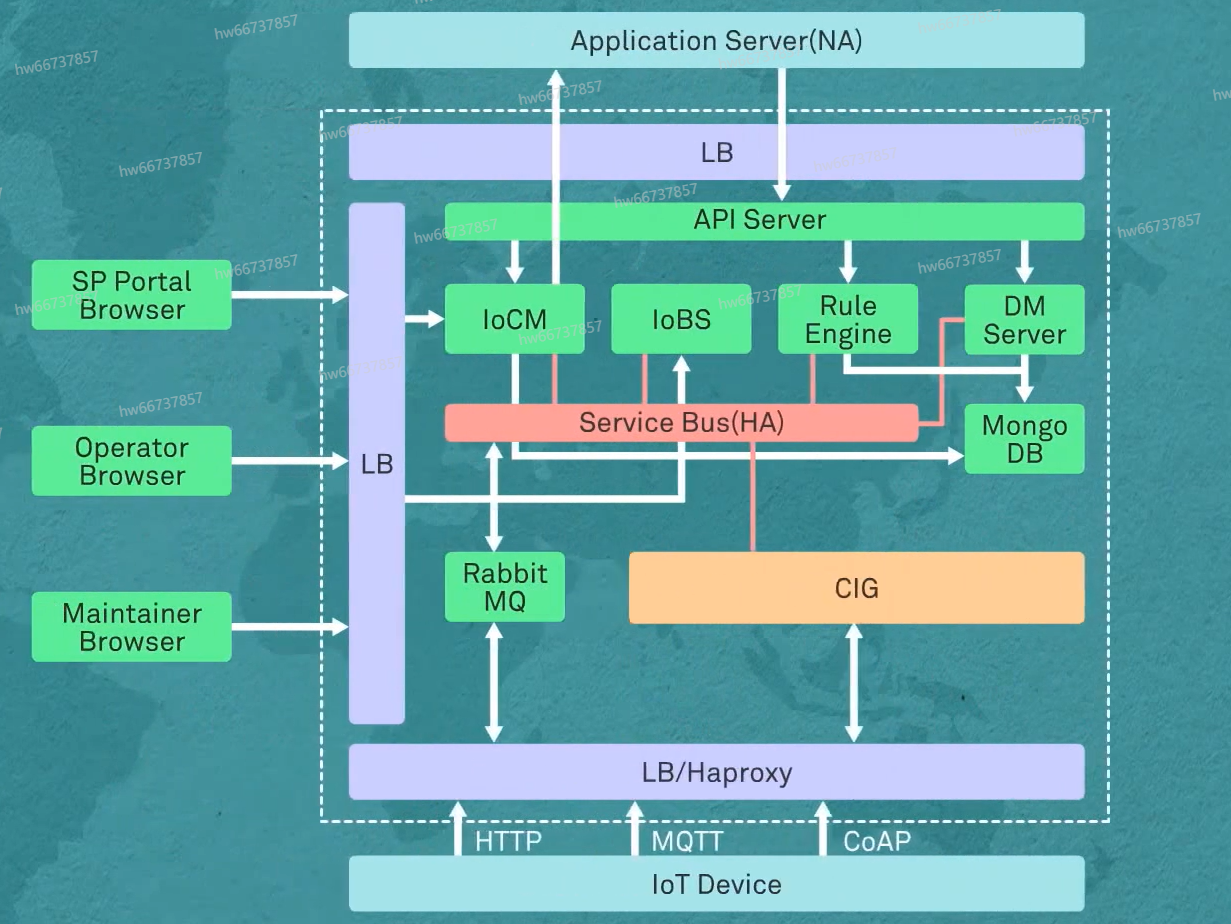

image-20220923201228365

IoCM:iot联接管理模块,是平台最重要的模块,支持联接状态管理和控制命令转发

DM Server:设备管理服务器,物联网管理和升级

Rule Engine:规则引擎,用户设定规则满足业务需求

MongoDB:用户信息数据库

CIG:云网关

南向的终端设备可以通过CIG的协议适配连接平台

平台通过API Server接入北向的iot应用服务器

业务流程:

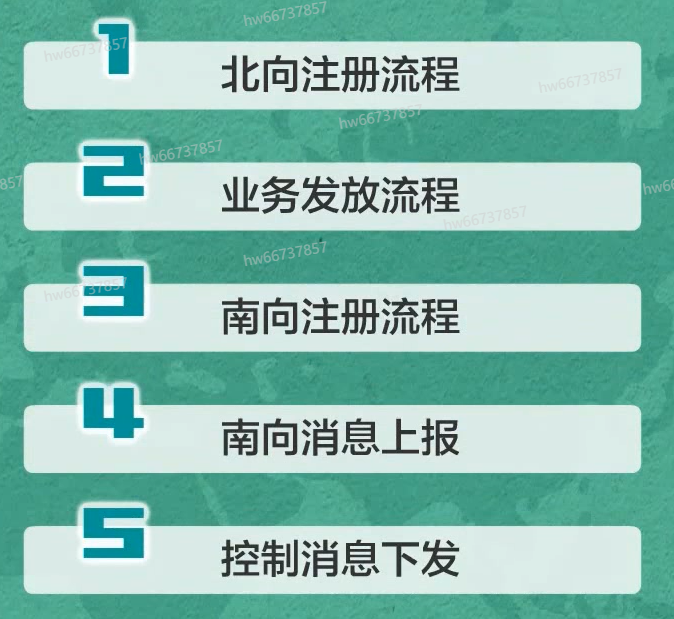

image-20220923201805426

NB-iot

是一项基于窄带的通信技术

HSS归属用户服务器:存储用户信息的核心数据库,主要用来保存用户签约信息

EPC核心网:HSS归属用户服务器,MME信令处理部分,PGW:PDN网关,SGW服务网关

应用层:web界面
